Perhosventtiilit

Läppäventtiilin osat

Seuraavat ovat läppäventtiilin pääkomponentit:

 Venttiilin runko

Venttiilin runko asennetaan putkilaippojen väliin - yleisimmät päätyliitokset ovat laipalliset, kaksoiskorvakkeet ja kiekko.

 Disc

Venttiilin runkoon on kytketty venttiililevy, joka toimii porttina nesteen virtauksen estämiseksi tai kuristamiseksi; sitä voidaan pitää vastaavana kuin luistiventtiilin porttilevy tai palloventtiilissä oleva pallo. Levy porataan yleensä venttiilin varteen tai akseliin sopivaksi. Levyjen suunnittelussa, suunnassa ja materiaaleissa on monia muunnelmia virtauksen, tiivistyksen ja/tai käyttömomentin parantamiseksi.

 Istuin

Sisäinen venttiilirunko on vuorattu vahvalla elastomeeri- tai metallivuodonkestävällä-tiivisteellä, joka pitää levyn suljetussa asennossa täydellisen sulkemisen varmistamiseksi. Ruostumattomasta teräksestä valmistettu hitsattu täyteaine ja mikro-viimeistellyt yksiosaiset-istuimet varmistavat istuimen pinnan korroosion- ja eroosion-kestävän.

 Varsi

Venttiilin akseli, jota yleisesti kutsutaan myös venttiilin varreksi, on komponentti, joka yhdistää venttiililevyn toimilaitteeseen ja siirtää vääntömomentin itsensä läpi.

 Tiivisteet

Tiivisteet sijaitsevat useissa venttiilin liitännöissä, jotta ne varmistavat tiiviin tiivistyksen käytön aikana tai eristävät prosessiväliaineen venttiilin sisäisistä komponenteista joustavamman ja kustannustehokkaamman{0}}suunnittelun aikaansaamiseksi.

Venttiilin istukan pinnan tiivistys varmistetaan jatkuvalla T-muotoisella joustavalla tiivisterenkaalla, joka on kiinnitetty venttiililevyn kehälle taka-ylärenkaalla estämään tiivisterenkaan vierimisen. Suljetussa asennossa tiivisterengas painetaan venttiilin istukan pintaa vasten, jolloin saadaan tiivis tiiviste ylä- ja alavirran päistä. Avoimessa asennossa tiivisterengas on täysin jännitys-vapaa kaksoisepäkeskisen rakenteen ansiosta. Poistamalla vuorovaikutuksen prosessiväliaineen ja venttiilin varren/akselin välillä, moni-O-rengasakselitiivistejärjestelmä varmistaa huoltovapaan-tiiviyden venttiilin koko käyttöiän ajan. Lisäksi on pienempiä, yleisempiä komponentteja, kuten holkkeja, laakereita ja kiinnikkeitä, jotka ovat myös osa useimpien muiden venttiilien rakennetta. Yksityiskohdat joistakin vetopuolen komponenteista, kuten kahvoista, vipuista, vaihteistoista ja käsipyöristä, on käsitelty käyttöosassa.

Läppäventtiilin toimintaperiaate

Läppäventtiilin rakenne on suhteellisen yksinkertainen, ja nesteen virtausta ohjataan venttiililevyn pyörityksellä. Suljetussa asennossa venttiililevy estää venttiilin reiän, kun taas avoimessa asennossa venttiililevy on kohtisuorassa virtaussuuntaan nähden sallien virtauksen. Läppäventtiilit tarjoavat tyypillisesti kaksisuuntaisen virtauksen ja sulkemisominaisuudet. Ne eivät kuitenkaan ole täysreikäisiä, mikä tekee niistä sopimattomia siivoamiseen tai pyyhkimiseen. Rungon päämateriaali on pallografiittivalurautaa, ja sisä- ja ulkopinnat on pinnoitettu epoksijauhemaalilla. Sovelluksen erityisvaatimuksista ja teknisistä tiedoista riippuen venttiilejä ohjataan tyypillisesti käsipyörillä, hammaspyörillä tai toimilaitteilla tai niiden yhdistelmällä. Keskustelemme kuljettajamenetelmistä myöhemmin tässä artikkelissa.

Läppäventtiilit Sovellus

Niitä käytetään laajasti erilaisissa prosessiväliaineissa ja teollisuudessa, erityisesti vesihuollossa, keräys- ja jakelussa sekä pumppuasemissa, ja niillä on laaja valikoima käyttötapauksia, erityisesti virtauksen eristämisessä.

Läppäventtiilin tyyppi

Läppäventtiilityypeistä puhuttaessa on kaksi keskeistä aihetta: venttiilin runko ja varren siirtymä. Venttiilin runko viittaa venttiilirungon ja putkilinjan väliseen liitäntätapaan, ja venttiilin varren siirtymä viittaa siihen, kulkeeko venttiilin varsi venttiililevyn keskikohdan läpi vai onko se siirtynyt.

Läppäventtiilin runkotyypit ovat:

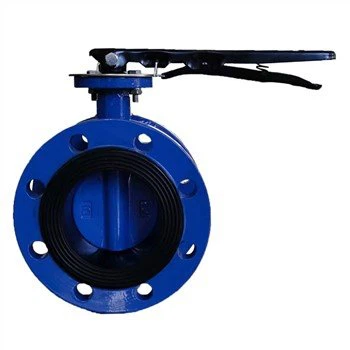

 Kaksoislaippa

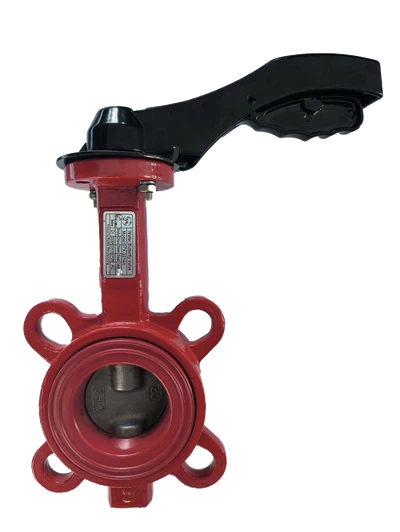

Tätä mallia käytetään tyypillisesti suuremmissa läppäventtiileissä.  Kiekko: Kustannustehokkain{0}}muotoilu; kahden putken laipan välissä.

 Yksi laippa

Tämä malli kiinnittyy putken molemmille puolille pulteilla ja muttereilla, jotka kulkevat venttiilin reiän läpi.

 Korun tyyli

Tässä mallissa on kierteiset sisäosat ja ruuveja kiinnitetään putken laippa molemmille puolille. Soveltuu putkien poistamiseen yhdeltä puolelta vaikuttamatta toiselle puolelle.

 Laipaton

Kuten kiekkotyyppi, tämä malli on kahden putkilaipan välissä.

 Puskuhitsauspää

Valmistettu hitsattavaksi suoraan putkeen.

 U-muotoinen osa

Myös putken laippojen välissä, soveltuu --linjan loppupalveluihin.
